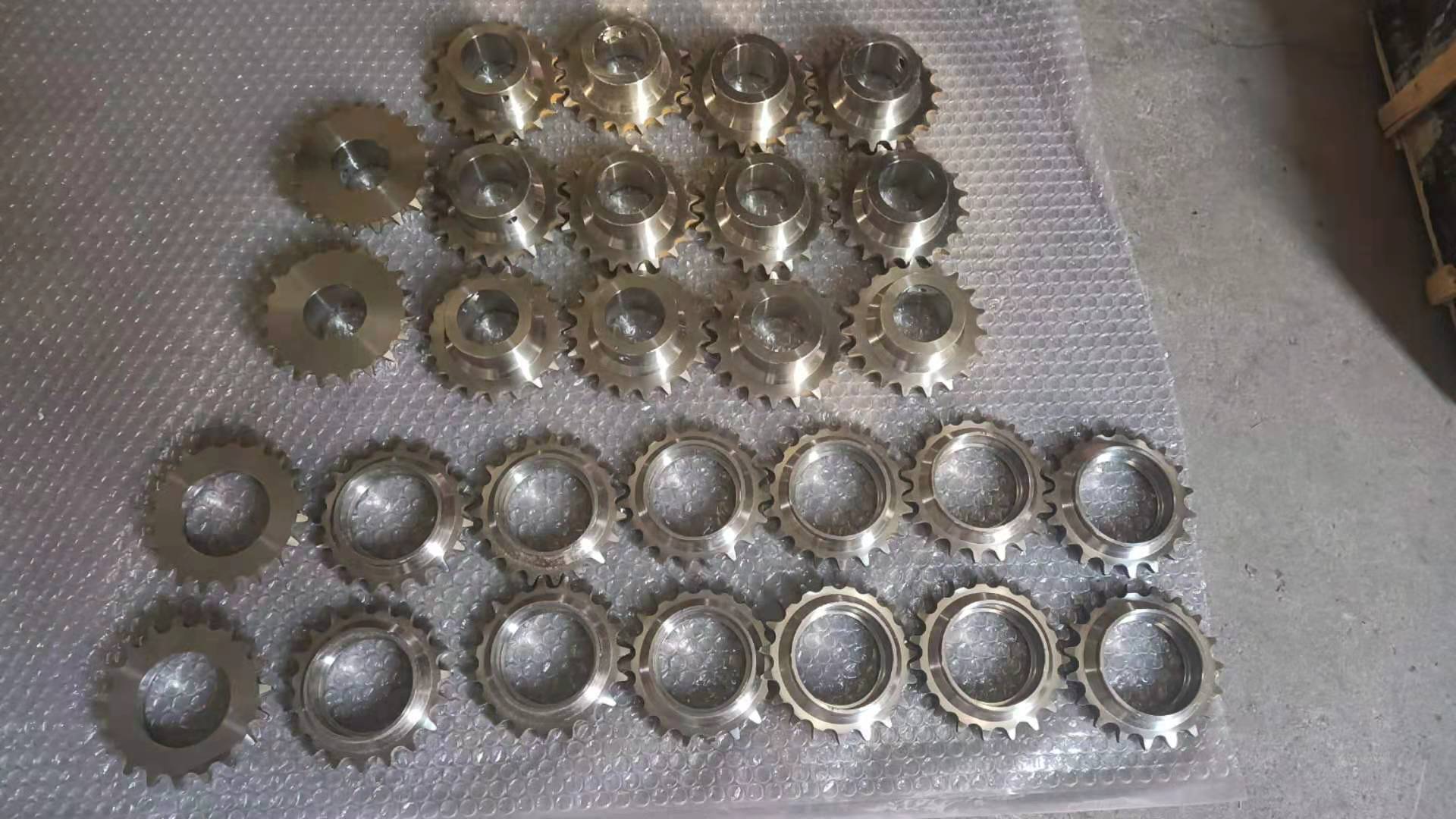

08A  不銹鋼鏈輪

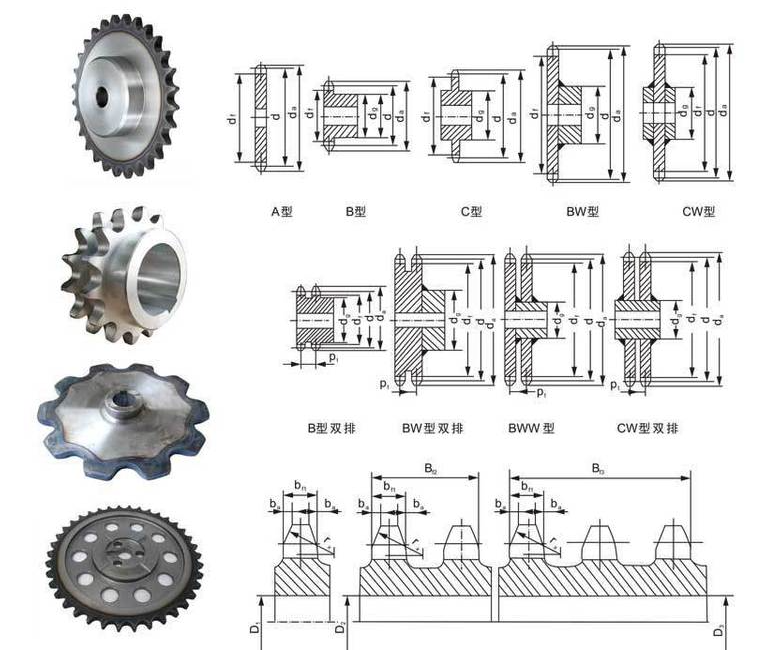

       鏈輪軸面齒形兩側呈圓弧狀,，以便于鏈節進入和退出嚙合,。齒形用標準刀具加工時,，在鏈輪工作圖上不必繪制端面齒形,，但須繪出鏈輪軸面齒形，以便車削鏈輪毛壞,。軸面齒形的具體尺寸見有關設計手冊,。鏈輪齒應有足夠的接觸強度和耐磨性，故齒面多經熱處理,。小鏈輪的嚙合次數比大鏈輪多,，所受沖擊力也大，故所用材料一般應優于大鏈輪,。常用的鏈輪材料有碳素鋼(如Q235,、Q275、45,、ZG310-570等),、灰鑄鐵(如HT200)等。重要的鏈輪可采用合金鋼,。小直徑鏈輪可制成實心式,；中等直徑的鏈輪可制成孔板式；直徑較大的鏈輪可設計成組合式,，若輪齒因磨損而失效,，可更換齒圈。

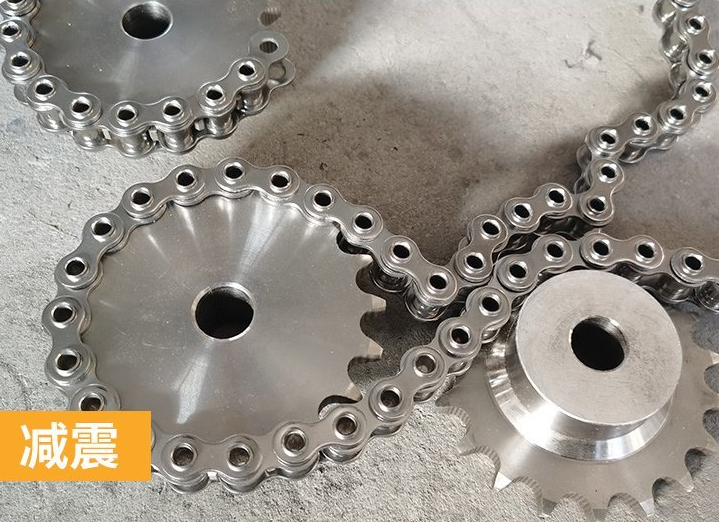

按照用途不同，鏈可分為起重鏈,、牽引鏈和傳動鏈三大類,。起重鏈主要用于起重機械中提起重物，其工作速度v≤0.25m/s,；牽引鏈主要用于鏈?zhǔn)捷斔蜋C(jī)中移動重物,，其工作速度v≤4m/s；傳動鏈用于一般機械中傳遞運動和動力,，通常工作速度v≤15m/s,。傳動鏈有齒形鏈和滾子鏈兩種。齒形鏈?zhǔn)抢锰囟X形的鏈片和鏈輪相嚙合來實現傳動的,，齒形鏈傳動平穩,，噪聲很小，故又稱無聲鏈傳動,。齒形鏈允許的工作速度可達40m/s,，但制造成本高，重量大,，故多用于高速或運動精度要求較高的場合,。用于動力傳動的鏈主要有套筒滾子鏈和齒形鏈兩種。套筒滾子鏈由內鏈板,、外鏈板,、套筒、銷軸,、滾子組成。外鏈板固定在銷軸上,內鏈板固定在套筒上,，滾子與套筒間和套筒與銷軸間均可相對轉動,，因而鏈條與鏈輪的嚙合主要為滾動摩擦。套筒滾子鏈可單列使用和多列并用,多列并用可傳遞較大功率,。套筒滾子鏈比齒形鏈重量輕,、壽命長、成本低,。在動力傳動中應用較廣,。齒形鏈?zhǔn)怯娩N軸將多對具有60°角的工作面的鏈片組裝而成。鏈片的工作面與鏈輪相嚙合,。為防止鏈條在工作時從鏈輪上脫落,，鏈條上裝有內導片或外導片。嚙合時導片與鏈輪上相應的導槽嵌合,。齒形鏈傳動平穩,，噪聲很小，故又名無聲鏈，常用于高速傳動,。套筒滾子鏈和齒形鏈鏈輪的齒形應保證鏈節能自由進入或退出嚙合,，在嚙入時沖擊很小，在嚙合時接觸良好,。
